Kabel LAN merupakan salah satu komponen penting dalam jaringan komputer yang digunakan untuk menghubungkan perangkat agar dapat saling berkomunikasi. Dalam pemasangannya, terdapat dua jenis susunan kabel yang sering digunakan, yaitu straight dan cross. Memahami perbedaan urutan kabel LAN straight dan cross sangat penting, terutama bagi pemula yang ingin membuat jaringan internet sendiri di rumah, kantor, atau lingkungan kerja.
Meskipun menggunakan jenis kabel dan konektor yang sama, kabel straight dan cross memiliki susunan warna serta fungsi yang berbeda. Kesalahan dalam menyusun kabel dapat menyebabkan koneksi jaringan tidak berjalan dengan baik. Oleh karena itu, penting untuk mengetahui karakteristik masing-masing kabel sebelum melakukan proses crimping.
Pengertian Kabel LAN Straight dan Cross
Kabel LAN straight adalah kabel jaringan yang memiliki susunan warna pin sama pada kedua ujungnya. Artinya, jika salah satu ujung menggunakan standar T568A, ujung lainnya juga harus menggunakan standar T568A. Hal yang sama berlaku jika menggunakan standar T568B.
Sementara itu, kabel LAN cross merupakan kabel yang menggunakan susunan berbeda pada kedua ujungnya. Biasanya, satu ujung menggunakan standar T568A dan ujung lainnya menggunakan T568B. Perbedaan tersebut membuat jalur pengiriman dan penerimaan data pada kabel tertentu menjadi saling bersilangan.

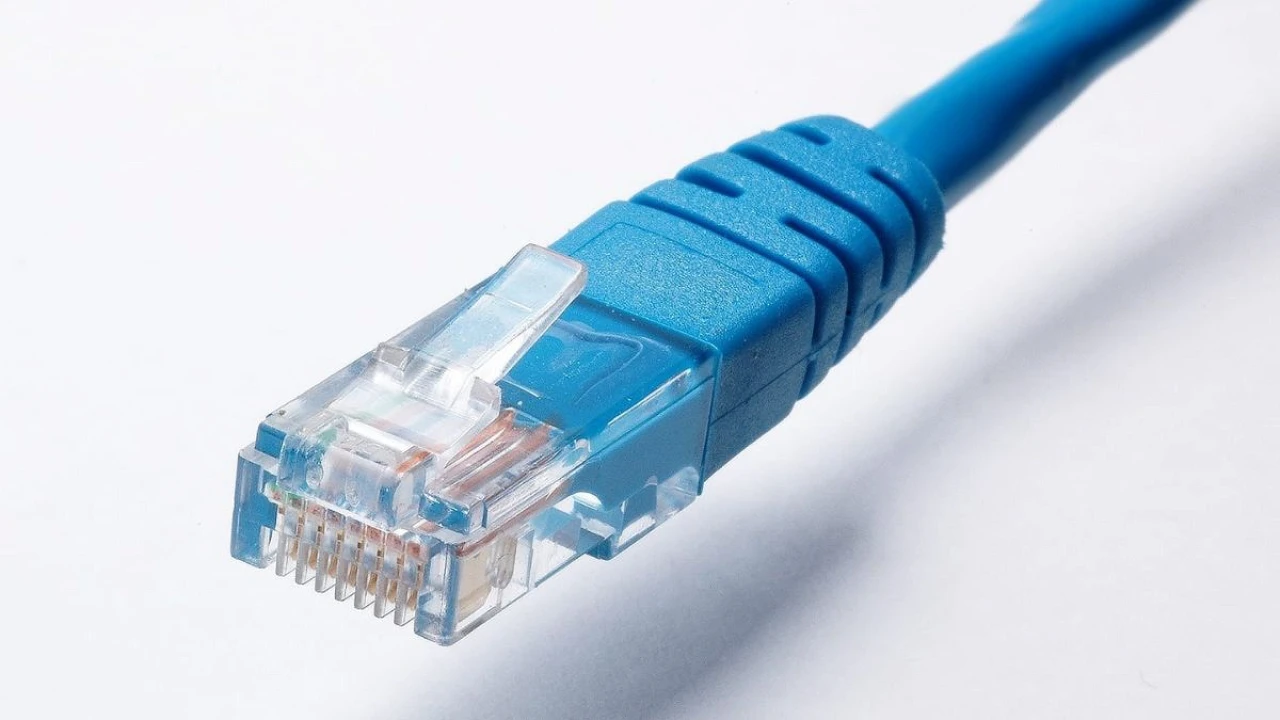

Kedua jenis kabel ini menggunakan konektor RJ45 dan dapat dibuat menggunakan kabel twisted pair. Pemilihan jenis kabel perlu disesuaikan dengan perangkat yang hendak dihubungkan.
Urutan Warna Kabel LAN Straight
Untuk membuat kabel straight, pengguna perlu memastikan bahwa susunan warna pada kedua ujung kabel sama. Standar T568B cukup umum digunakan dalam instalasi jaringan Ethernet.
Berikut urutan warna kabel LAN straight berdasarkan standar T568B dari pin 1 sampai pin 8:
-
Putih oranye
-
Oranye
-
Putih hijau
-
Biru
-
Putih biru
-
Hijau
-
Putih cokelat
-
Cokelat
Jika menggunakan standar T568A, urutannya dimulai dengan putih hijau, hijau, putih oranye, biru, putih biru, oranye, putih cokelat, dan cokelat.
Hal terpenting adalah menggunakan standar yang sama pada kedua ujung kabel. Kabel straight biasanya digunakan untuk menghubungkan komputer ke switch, router ke switch, atau perangkat lain yang berbeda jenis.
Urutan Warna Kabel LAN Cross
Berbeda dari straight, kabel cross menggunakan standar T568A pada satu ujung dan T568B pada ujung lainnya. Dengan demikian, terdapat perbedaan susunan warna antara kedua konektor.
Ujung pertama menggunakan urutan T568A, yaitu putih hijau, hijau, putih oranye, biru, putih biru, oranye, putih cokelat, dan cokelat.
Sementara itu, ujung kedua menggunakan urutan T568B, yaitu putih oranye, oranye, putih hijau, biru, putih biru, hijau, putih cokelat, dan cokelat.
Perbedaan urutan kabel LAN tersebut membuat jalur transmisi dan penerimaan data disilangkan pada pasangan kabel yang relevan. Kabel cross secara tradisional digunakan untuk menghubungkan dua perangkat sejenis, seperti komputer ke komputer atau switch ke switch, terutama pada perangkat yang belum mendukung fitur Auto MDI-X.
Perbedaan Fungsi Kabel Straight dan Cross
Perbedaan utama kedua kabel terletak pada susunan warna, konfigurasi pin, dan penggunaannya. Kabel straight memiliki susunan identik di kedua ujung, sedangkan kabel cross menggunakan kombinasi T568A dan T568B.
Dalam penggunaan sehari-hari, kabel straight lebih sering ditemukan pada jaringan rumah dan kantor karena dapat menghubungkan komputer dengan switch atau router. Adapun kabel cross digunakan untuk kebutuhan koneksi langsung ant perangkat sejenis pada perangkat jaringan tertentu.
Namun, banyak perangkat Ethernet modern telah mendukung fitur Auto MDI-X. Fitur ini memungkinkan perangkat menyesuaikan jalur transmisi dan penerimaan secara otomatis sehingga kabel straight dapat digunakan pada koneksi yang dahulu membutuhkan kabel cross.
Tips Memasang Kabel LAN dengan Benar
Sebelum melakukan crimping, siapkan kabel UTP, konektor RJ45, tang crimping, dan penguji kabel LAN. Kupas bagian luar kabel secukupnya, kemudian luruskan setiap kawat kecil sesuai standar yang dipilih.
Pastikan urutan kabel LAN tidak berubah saat dimasukkan ke konektor RJ45. Dorong kabel hingga seluruh ujung kawat mencapai bagian depan konektor, lalu gunakan tang crimping untuk mengunci konektor dengan kuat.
Setelah selesai, periksa hasil pemasangan menggunakan LAN tester. Alat tersebut membantu mengetahui apakah setiap pin terhubung dengan benar atau terdapat kabel yang putus dan tertukar.
Memahami perbedaan kabel straight dan cross akan memudahkan proses instalasi jaringan serta mengurangi kesalahan pemasangan. Dengan memilih jenis kabel dan mengikuti urutan kabel LAN yang tepat, koneksi antarperangkat dapat bekerja lebih optimal sesuai kebutuhan jaringan.
